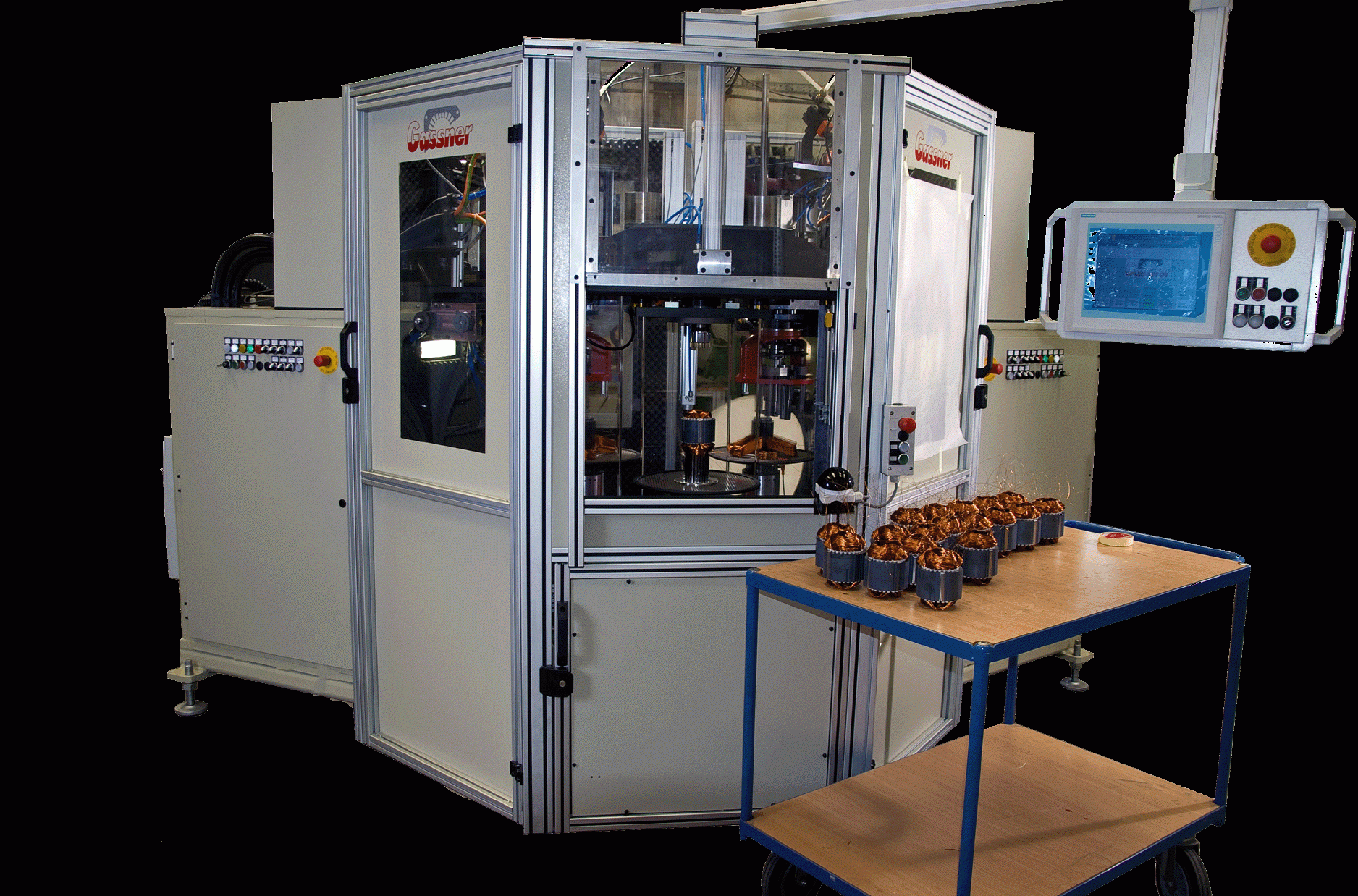

Wickel-Einziehkombination WEK 3

Die Gassner Wickel- und Einziehkombination mit zwei Spulen-Wickelmaschi-
nen, einer Spuleneinzieh- und Deckstrei
zum direkten Einwickeln (mit und ohne Schaltverbindungen) in das Einziehwerk- zeug-Oberteil und anschließendem

automatischem Einziehen der Wicklungen entwickelt.
Sie eignet sich hervorragend zum Spulen-Einziehen von standard Statoren sowie für Statoren mit höherem Füllfaktor
für energieoptimierte Motoren.

Beschreibung:

Automatische Wickelschablonen-Schnellverstellung für unterschiedliche Pakethöhen und Phasenverstellung zwischen den Lagen
Drahtbremse
Drahtendenkontrollegerät mit Funktion Drahtende und Drahtriss
Einziehkraftüberwachung
Wickelspindeldrehzahl max. 3.500 1/min abhängig vom Flyer-Hüllkreis, Polzahl und Drahtdurchmesser
Pneumatik von Fa. Festo
Servoantriebe von SEW oder Siemens mit Absolutwertgeber
Gewicht: ~4.000kg
Abmessungen (mm) : LxBxH 3.800x1.900x2.400
Platzbedarf: 7,2m²

Steuerung:

Siemens S7
Siemens Touch Panel TP color

Arbeitsbereich:

Flyer-Hüllkreis: max. 290mm
Spulen-Hüllkreis: max. 250mm
Pakethöhen: 20-140mm
Statorbohrungsdurchmesser: 35-115mm
Wickelschritte / Spulengruppe: max. 8
Wicklung: 2-16polig
Drahtdurchmesser: 0,1-1,6mm
Paralleldraht: max. 6x0,75mm

Umrüst-, Einrichtzeiten:

Wickelwerkzeug ~2 min. / Werkzeug
Drahtwechsel ~1 min.
Drahtwechsel bei Drahtende ~1 min.
3x Einziewerkzeug-Oberteil ~3 min.
1x Einziehwerkzeug-Unterteil ~2 min.
Statorniederhalterplatte ~1 min.
Statorausrichtstern ~1 min.
Deckstreifenwerkzeug ~4 min.
Deckstreifenrolle ~2 min.

Maschinenvariante:

Die Wickel-Einziehkombination ist auch in einer Variante mit 1 oder 3 Wicklern erhältlich

Ausführung der Maschine und Werkzeuge gemäß Europäischem CE-Standard.
