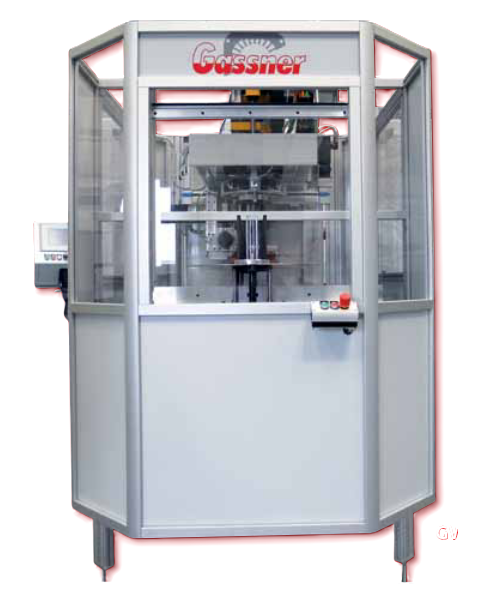

Spulen-Wickelmaschine GW 2

Die Gassner Wickelmaschine mit 2er Rundtischsystem, integrierter Zangenindexiereinheit, Schneid- und Klemmeinheit für Schaltverbindungen sowie automatischer Wickelschablonen-Schnellverstellung dient dem direkten Bewickeln der Spulen auf eine Spulen-Übertragungszange.

Beschreibung:

Automatische Wickelschablonen-Schnellverstellung für unterschiedliche Pakethöhen und Phasenverstellung zwischen den Lagen
Schablonensprung mit Abstreiferbewegung
Schaltverbindungsvorrichtung, mit integrierter Drahtklemm- und Abschneidvorrichtung für Schaltverbindungen ohne Verdrehung
Drahtbremse
Drahtendenkontrollegerät mit Funktion Drahtende und Drahtriss
Wickelspindeldrehzahl max. 3.500 1/min abhängig vom Flyer-Hüllkreis, Polzahl und Drahtdurchmesser
Servoantriebe von SEW oder Siemens mit Absolutwertgeber
Pneumatik von Fa. Festo
Gewicht: ~1.500kg
Abmessungen (mm): LxBxH 2.400x1.500x2.300
Platzbedarf: 3,6m²

Steuerung:

Siemens S7
Siemens Touch Panel TP color

Arbeitsbereich:

Flyer-Hüllkreis: max. 320mm
Spulen-Hüllkreis: max. 250mm
Pakethöhen: 20-180mm
Wickelschritte / Spulengruppe: max. 8
Wicklung: 2-16 polig
Drahtdurchmesser: 0,1-1,4mm
Paralleldraht: max. 6x0,75mm

Umrüst-, Einrichtzeiten:

Wickelwerkzeug: ~2 min.
Pakethöhe: ~20 sec.
Drahtwechsel: ~1 min.

Anwendungsbeispiel Baugrößen IEC63-IEC112:

Wickelspindel-Drehzahl: 2.200 1/min
Flyer-Hüllkreis: 290mm
Spulen-Hüllkreis: max. 250mm
Pakethöhen: 20-140mm
Paralleldraht: max. 6x0,75mm
Wicklung: 4polig DR, 3 Lagen

mit Schaltverbindung

Maschinenvariante:

GW 1 - Ohne Rundtisch; bei dieser Version kommt ein größerer Flyer zum Einsatz
GW1 und GW 1/2 sind auch ohne Wickelschablonen-Schnellverstellung und / oder ohne Drahtendenkontrollgerät erhältlich

Ausführung der Maschine und Werkzeuge gemäß Europäischem CE-Standard.
