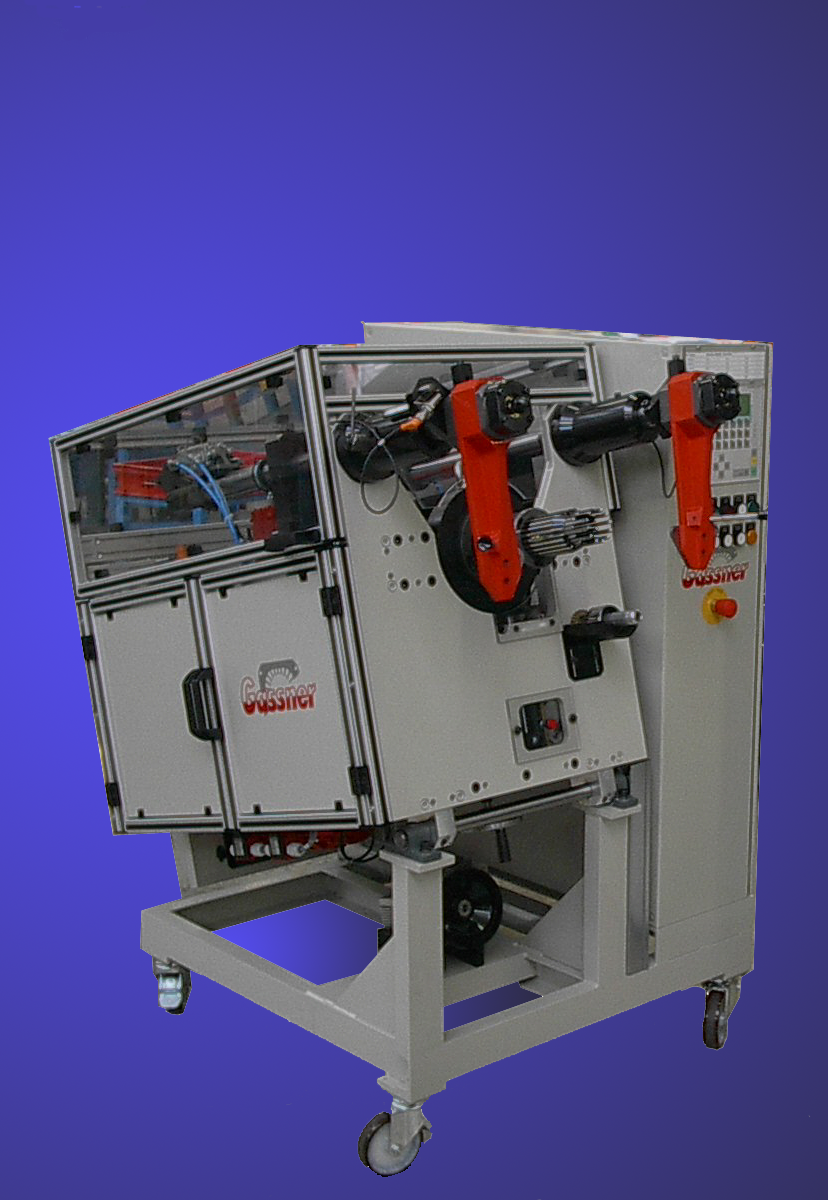

Spulen-Einziehmaschine für IEC 63 - IEC 132

Model CIM 200
Gassner Spuleneinziehmaschine mit Statorpakethöhenschnellverstellung und manueller oder
automatischer Kippvorrichtung.
Eine ausgefeilte stabile Konstruktion und hohe Fertigungsqualitäten bieten dauerhafte Verfügbarkeit
über viele Jahre.
Das Gassner Modell CIM 200 ist die neueste Weiterentwicklung zum Spulen Einziehen. Einziehen von
Spulen in Statoren von einem max. Außendurchmesser 240mm und einer Pakethöhe von max. 240mm.
Dieses Modell hat viele Konstruktionsverbesserungen unter Beibehaltung der bewährten
Grundkonstruktion.
Mit einer auf Wunsch verfügbaren Einziehkraftüberwachung ausgestattet, werden Beschädigungen des
Werkzeuges durch falsches Einlegen der Spulen minimiert.
Die Neuheit der CIM 200 besteht aus einer auf Wunsch integrierten Pakethöhenschnellverstellung,
die es er laubt die Pakethöhe per Knopfdruck am Schaltschrank auf die von Ihnen benötigte
Pakethöhe das Einziehwer kzeug einzustellen. Diese Version gibt es in halb oder vollautomatischer
Ausführung. Die vorhandenen Werkzeuge von Gassner oder eines großen Fr emdanbieters können
mit einer kleinen kostengünstigen Veränderung weiter eingesetzt werden.
Über die Mikroprozessorsteuerung ist es möglich bis zu 60 Statortypen abzuspeichern, die dann wenn
benötigt mit Tastendruck ins Programm eingeladen werden können.


Spulen Einziehmaschine

Standard Ausführung
- Regulierbare Geschwindigkeit des Einziehantriebs über einen Servomotor.
- Elektropneumatischer Antrieb
- SPS Mikroprozessorsteuerung S7
- Bedienterminal OP oder Touch Panel
- Einfach Bedienung
- Manuelle Pakethöhenschnellverstellung
- Eingebautes Modem zur schnellen Fehlerbehebung
- Werkzeugschnellwechsel
- Fehlerdiagnoseprogramm
- Programmierbare Einziehweg und Einziehgeschwindigkeit
- Programmierbare Deckstreifenlänge, Deckstreifenposition und Zwischendeckstreifeneinheiten


Optionen
- Einziehkraftüberwachung
- Automatisch vermittelte 1., 2., 3. Lage
- Halb oder vollautomatische Pakethöhenschnellverstellung
- Programmanpassung auf Kundenwunsch


Technische Daten
- Stator Außendurchmesser max. 240mm
- Stator Innendurchmesser min. 30mm - max. 150mm
- Pakethöhe min. 15mm - max. 240mm
- Einen Zyklus 36 Nuten ca. 20/Sek. (Stator abhängig)
- Umrüstzeit kpl. ca. 8/min.
- Umrüstzeit Pakethöhe manuelle Ausführung ca. 5/min
- Umrüstzeit Pakethöhe halb oder vollautomatisch ca. 30/Sek.
- Gewicht 1000kg
- Abmessung 1500mm x 800mm x 1500mm
