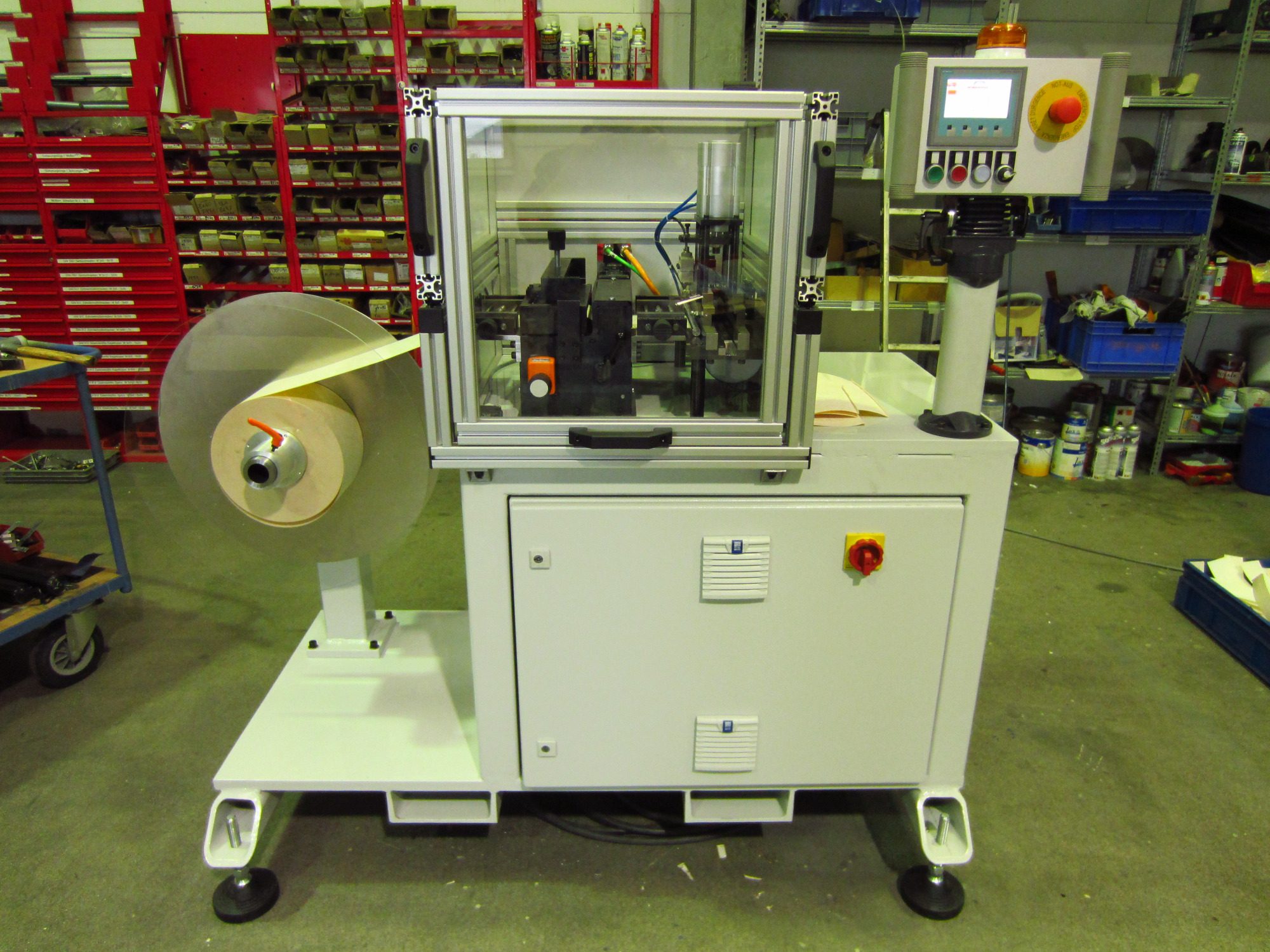

Isolations-Folienautomat IFA 200
Der Gassner Isolations-Folienautomat Typ
IFA bietet die Möglichkeit zur automatischen Produktion von Nut-Isolationshülsen mit Konturvorprägung und Kragen.
Zusätzlich gibt es die Option „Verstärkung der Isolation am Nutaustritt“.
Da die Hülsen als Längsstreifen (Schmalrolle) angefertigt werden und nicht wie
bei dem bisherigen Stand der Technik als
Querstreifen (Breitrolle) sind auch kleinere Stückzahlen und sogar Einzelan-
fertigungen durch Minimierung der Lagerkosten und Rüstzeiten wirtschaftlich
geworden.
Beschreibung:
- Gestell mit Isolationsmaterialaufnahme bis Schmalrollendurchmesser Ø700
- Isolationsvorschub mit Einstellung der Pakethöhe; servogesteuert, über Rezeptur vorwählbar
- Papiereinlauf mit Papierführung; Papierbreite manuell einstellbar
- Sickenbreite und -Tiefe; manuell einstellbar
- Kragenbiegestation mit austauschbarem Werkzeug; pneumatisch angetrieben
- Auswurf der Isolationshülsen in bereitgestellte Transportbox zum manuellen Einbringen in die Statornut
- Pneumatikkomponenten Fa. Festo
- Servomotoren Fa. SEW oder Fa. Siemens
- Gewicht: ca. 900kg
- Abmessung(mm): LxBxH 2.000x1.800x1.800
Steuerung:
- Siemens S7
- Siemens Touch Panel TP color
Werkzeugvariablen:
- Kragenhöhe
- Einseitiger oder beidseitiger Kragen
- Materialteilung ohne Kragen
Arbeitsbereich:
- Nutisolationsbreite: 25-200mm
- Nutisolationslänge: min. 60mm
- Nutisolationsdicke: 0,25-0,6mm
- Kragenhöhe: 3-12mm
Umrüst-, Einrichtzeiten:
- Kragenwerkzeug: ~2 min.
- Isolationsmaterial: ~1 min.
- Materialbreite: ~1 min.
- Prägebreite: ~0,5 min.
- Prägetiefe: ~0,5 min.
Optionen:
- beheizbare Prägeplatte für Isolationsmaterial ab 0,35mm Stärke
- Servogesteuerte Papierbreiteneinstellung
- Servogesteuerte Einstellung der Sickenbreite
- Konturvorprägung für 3. und 4. Bahn
Maschinenvariante:
- IFA 200 A - Automatischer Einbringung der Isolationshülsen in die Statornut; Daten auf Anfrage
Ausführung der Maschine und Werkzeuge gemäß Europäischem CE-Standard
